1. На рис. 4.2 показано окно диалога настройки системных линий.

Обратите внимание!

Вы можете устанавливать толщину различных линий как на дисплее

(пиксел – точка на экране), так и на бумаге (при выводе чертежа на принтер).

Рисунок 4.2 - Окно диалога настройки системных линий



Сейчас в окне диалога установлена следующая ширина линий на экране и на бумаге: Основная линия - 2 пиксела на экране, 1 мм на бумаге; Тонкая линия - 1 пиксел на экране, 0,5 мм на бумаге; Утолщенная линия (для электрических и радиосхем) - 3 пиксела на экране и 1,5 мм на бумаге.

Чтобы установить цвет линий на экране, необходимо нажать, например, кнопку Тонкая. Вызывается окно с палитрой доступных цветов (рис. 4.2). Выбирается, например, оранжевый цвет и нажимается кнопку ОК. Выберите этот же цвет для осевой и штриховой линий.

Не забудьте, что вы установили для экрана различную ширину линий!

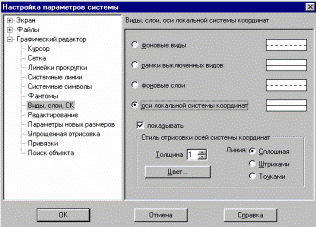

2. Выберите пункт Виды, слои, СК (СК - система координат). Окно диалога показано на рис. 4.3.

Рисунок 4.3 - Окно диалога Виды, слои, СК (СК - система координат)



Установите флажок у пункта оси локальной системы координат и затем флажок у пункта показывать. При такой установке только на экране будет показана система координат - СК и вам будет проще ориентироваться на листепри выполнении чертежа или фрагмента.

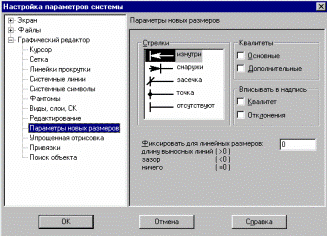

3. При выполнении настройки Параметров новых размеров Система КОМПАС–3D LT содержит возможности нанесения в размерной надписи технологических обозначений – рис. 4.4.

Рис. 4.4. Окно диалога Параметры новых размеров

Важно!В любой момент для любого документа вы сможете, если это будет нужно изменить настройки системы или изменить (отредактировать) содержание чертежа.



Для продолжения настройки выберите команду Файл – Создать - Лист или нажмите на панели управления кнопку - (Создать) Новый лист (чертежа).

1. Появилось окно графического документа (рис. 4.5), в котором "по умолчанию" показана часть основной подписи. Кроме того, в левом нижнем углу листа чертежа вы видите оси координат OX и OY системы координат - СК чертежа. Разверните окно документа на весь экран, т.е. нажмите кнопку управления окном документа - .



Рисунок 4.5 - Окно графического документа: лист чертежа

2. Изменился состав строки меню.

3. Появилась строка текущего состояния листа чертежа

4. В строке сообщений появился следующий текст

5. Появилась панель переключения инструментальных панелей

6. При нажатой на панели переключений кнопке ниже будет открыта

инструментальная панель Геометрия

Обратить внимание! Многие кнопки панелей инструментов имеют в правом нижнем углу черный треугольник. Это означает, что данная кнопка-команда принадлежит к набору других однотипных кнопок-команд. Если нажать и

немного удерживать ее, то откроется расширенная панель команд. Можно выбрать одну из них, при этом вид кнопки на панели инструментов изменится на выбранный.

Аналогично можно осуществить настройку всех других параметров системы!

Перейдем к следующему этапу установки параметров.
