Геометричне зображення розрахункових схем, що зустрічаються в завданнях, в програмі SCAD може бути виконано трьома способами:
1) використанням типових схем;
2) послідовним введенням спочатку вузлів елементів розрахункової схеми, а потім зображенням самих елементів (введенням елементів).
3) комбінацією обох методів.
2.2.1 Побудуємо розрахункову схему з використанням типових схем
При виборі "Генерация прототипа фермы" з’явиться вікно "Конфигурация поясов фермы", Оберіть "Ферма с параллельными поясами" і натисніть "ОК".
У вікні, що з'явилося, "Параметри ферми" з'явиться вікно з декількома варіантами грат ферм. Оберіть самий нижній і задайте параметри L=12м, Н=2м, довжина панелі 2м.
Натисніть "ОК". В результаті у вікні з'явиться створена геометрична система
3. Робота з вікном "Фильтры отображения":
· Натисніть кнопку "Узлы"
· Натисніть кнопку "Номера узлов"
· Натисніть кнопку "Номера элементов"
· Натисніть кнопку "Отображение общей системы координат"
Створена розрахункова схема ферми для МКЕ набере наступного вигляду:
4. Призначення опорних зв'язків
Стержнева система часто спирається на шарнірні опори. Приймемо тип лівої і правої опори "Нерухомий шарнір".
Для встановлення зв'язків в опорних вузлах стержневої системи натиснемо кнопку "Установка зв'язків у вузлах" інструментальної панелі розділу "Назначения".
З’явиться діалогове вікно "Связи". Тиснемо "Х", "Z" і "ОК".
Призначте опорні зв'язки у вузлах. Для нашого варіанту наведенням курсора і клацанням лівої кнопки виділите вузол №1 і №7. На кольоровому дисплеї квадратик, що означає вузли, стає червоним:
Підтверджуємо введення цих зв'язків натисненням на інструментальній панелі кнопки , при цьому вузол втрачає червоний колір.
Повернемося до "Фильтры отображения" - натисніть позицію ,
вузол із зв'язками відзначається прямокутником:
2.2.2 Добудуємо розрахункову схему послідовним введенням вузлів і елементів розрахункової схеми
У правому кутку екрану з'явиться діалогове вікно "Введення вузлів".
Введіть координату X=4 , Z=3 и натисніть .
На екрані:

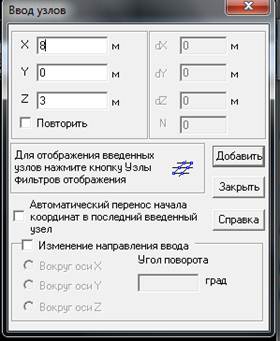

Введіть координату X=8, Z=3 і натисніть
У вікні з’явились два нових вузли - №15 і №16. Натисніть
Введіть dX=2; dY=0; dZ=0; "Количество1". и натисніть "ОК".
Діалогове вікно закривається. Клацніть на вузлі №15. Він забарвиться в червоний колір.
В верхньому меню оберіть . На екрані з’явиться новий вузол №17.
Послідовно додайте стержневі елементи клацаючи по вузлах 9-15, 10-15, 11-17, 12-16, 13-16, 15-17, 16-17, 11-15, 11-16.
Розрахункова схема набуде наступного вигляду

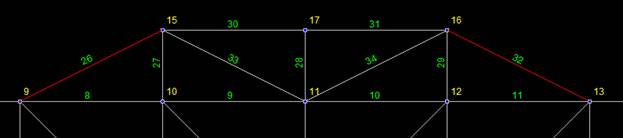

2.2.3 Видалення елементів конструкції
1. Натисніть кнопку "Удаление элементов"
2. Оберіть елементи 26, 32 (повинні виділитися червоним кольором)
3. Натисніть кнопку "Подтверждение" .
